Lo esencial para cablear un enchufe sin perder la seguridad
- En una base doméstica moderna, lo importante no es solo la posición visual, sino identificar bien fase, neutro y tierra.
- En España, muchas tomas Schuko son reversibles, así que la polaridad no queda fijada como en otros sistemas.
- Los colores normalizados son azul para neutro, verde-amarillo para tierra y marrón, negro o gris para fase.
- En vivienda, las bases de uso general suelen ser de 16 A 2p+T y trabajar sobre circuitos habituales con conductor de 2,5 mm².
- Si el mecanismo, una lámpara o un equipo exige polaridad concreta, hay que respetar el marcado L/N y no improvisar.
- El fallo más serio no suele ser “un cable cambiado de sitio”, sino una tierra ausente, un borne flojo o un empalme mal resuelto.
Qué significa realmente la posición de los cables en un enchufe
Cuando hablamos de la posición de los cables en un enchufe, en realidad estamos mezclando dos cosas distintas: la conexión eléctrica interna del mecanismo y la orientación física de la clavija o de la base. En un sistema Schuko, que es el más habitual en España, la toma es simétrica y la clavija puede girarse 180 grados, así que no existe una polaridad rígida como la que sí aparece en otros formatos más polarizados.
Eso no significa que “da igual todo”. Significa que la instalación debe seguir una lógica clara: fase, neutro y tierra bien identificados, bornes bien apretados y una convención estable dentro de la obra. Yo suelo recomendar mantener la misma orientación en toda la vivienda cuando el mecanismo lo permite, porque facilita mantenimiento, revisión y diagnóstico. La convención clásica de taller es dejar la tierra arriba y, con esa referencia, fase a la derecha y neutro a la izquierda, pero conviene entenderla como una guía práctica, no como una ley universal del sistema Schuko.
Esta diferencia entre convención y norma es la que más confusión genera en reformas. Y justo por eso merece la pena empezar por identificar bien cada conductor antes de tocar nada.

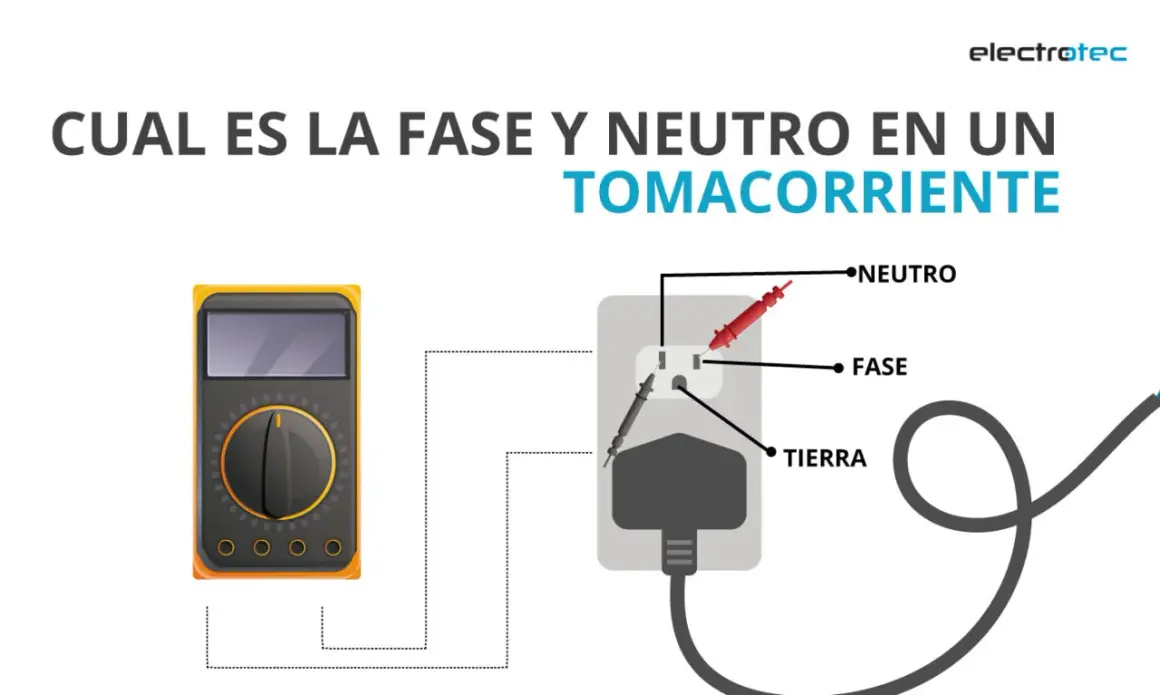

Cómo identifico cada conductor antes de tocar el mecanismo
En una instalación moderna de España, el código de colores es bastante claro: azul para neutro, verde-amarillo para tierra y marrón, negro o gris para fase. Aun así, yo no me quedo solo con el color cuando la vivienda es antigua, porque en reformas previas pueden aparecer mezclas, puentes improvisados o cables reutilizados que ya no respetan la codificación actual.
| Conductor | Color habitual | Borne o referencia | Función | Error típico |
|---|---|---|---|---|
| Fase | Marrón, negro o gris | L | Transporta la tensión activa | Conectarla donde debería ir el neutro |
| Neutro | Azul | N | Completa el circuito de retorno | Usarlo como conductor de corte en un interruptor unipolar |
| Tierra | Verde-amarillo | ⏚ | Protección frente a derivaciones | Dejarla suelta o mezclarla con otro conductor |
La parte que más vigilo es la tierra. En una base con protección, no basta con “que esté el cable verde-amarillo”: debe haber continuidad real hasta la puesta a tierra de la instalación. Si esa continuidad falla, el enchufe puede parecer correcto por fuera y seguir siendo una mala solución desde el punto de vista de seguridad. Esa verificación me lleva al siguiente punto: cómo debe conectarse en una base doméstica española.
Cómo lo conecto en una base doméstica en España
En una vivienda estándar, el contexto eléctrico habitual en España es de 230 V y 50 Hz, con bases de corriente de 16 A 2p+T en los circuitos de uso general. El Reglamento Electrotécnico para Baja Tensión sitúa estas tomas dentro de la lógica de vivienda y, como referencia práctica, el circuito de enchufes habituales suele ejecutarse con 2,5 mm². No es un detalle menor: la sección del conductor, el calibre de la protección y el tipo de base deben tener sentido entre sí.Cuando reviso una toma, mi orden mental es muy simple:
- Cortar la corriente en el cuadro y comprobar ausencia de tensión con un comprobador fiable.
- Identificar los bornes del mecanismo, normalmente marcados como L, N y tierra.
- Verificar que el conductor de tierra llega al borne de protección sin interrupciones ni empalmes dudosos.
- Introducir cada conductor pelado solo lo justo para el borne, sin cobre sobrante a la vista.
- Apretar con firmeza, pero sin forzar el mecanismo ni deformar el conductor.
- Comprobar que la tapa asienta bien y que no hay calentamiento, holgura ni chispazos al uso.
Si el mecanismo es Schuko y no lleva polaridad fija, yo mantengo la coherencia de la instalación, pero no me obsesiono con la izquierda y la derecha como si fueran absolutas. En cambio, si el fabricante marca L y N o si la base forma parte de una solución más exigente, sigo el marcado sin discutirlo. Esa distinción evita muchas dudas innecesarias y conecta con una pregunta más importante: ¿cuándo importa de verdad la polaridad y cuándo no?
Cuándo importa la polaridad y cuándo no
La polaridad importa más de lo que suele creerse, pero no del mismo modo en todos los aparatos. En un enchufe Schuko doméstico, muchos equipos funcionarán aunque la clavija pueda entrar en una u otra orientación. Aun así, hay casos en los que conviene respetar una posición consistente porque la seguridad cambia bastante.
| Situación | ¿Importa la polaridad? | Por qué |
|---|---|---|
| Lámparas con interruptor unipolar | Sí | Lo correcto es cortar la fase, no dejarla viva en la parte que el usuario puede tocar |
| Regletas con interruptor o fusible | Sí | El elemento de corte debería actuar sobre el conductor activo |
| Equipos electrónicos con fuente interna | Menos | Suelen rectificar la entrada y toleran mejor la reversibilidad |
| Instalaciones con bases polarizadas | Sí | La orientación ya forma parte del diseño y conviene respetarla |
Mi criterio práctico es este: si el equipo o el mecanismo necesita polaridad, la respeto; si no la necesita, me preocupo más por la tierra, la calidad del apriete y la protección del circuito. Esa forma de trabajar me parece mucho más útil que discutir siempre si la fase va “a la derecha” o “a la izquierda”. Y precisamente por eso merece la pena revisar los fallos más comunes, porque ahí es donde de verdad aparecen los problemas.
Los errores que veo una y otra vez en reformas
En obra, los fallos se repiten más de lo que debería. Y casi siempre nacen de la prisa o de una idea equivocada de que “como el enchufe funciona, ya está bien”. No, no siempre está bien.
- Dejar la tierra sin continuidad. Es el error más delicado, porque la base parece terminada pero pierde su función protectora.
- Mezclar fase y neutro por costumbre. En Schuko puede seguir habiendo funcionamiento, pero se pierde coherencia y se complica el mantenimiento.
- Hacer empalmes por simple retorcido. Eso no es una buena práctica ni en seguridad ni en durabilidad; los uniones deben resolverse con bornes o conectores adecuados.
- Dejar cobre visible fuera del borne. Un pequeño sobrante puede tocar la caja metálica, aflojarse con el tiempo o calentar más de la cuenta.
- Apretar mal el mecanismo. Un borne flojo genera calentamiento, falsos contactos y, al final, carbonización del plástico.
- Confiar en instalaciones antiguas sin revisar. En viviendas viejas es frecuente encontrar colores no normalizados o bases sin tierra real.
También veo un error muy humano: cambiar la base pensando que el problema era solo estético. En realidad, si la instalación viene arrastrando una mala derivación, una sección insuficiente o una tierra deficiente, el cambio del mecanismo solo tapa el síntoma. Por eso, antes de cerrar la tapa, yo siempre hago una revisión final bastante concreta.
Lo que reviso antes de dar una toma por buena
La última comprobación es la que evita repetir el trabajo. En una reforma o sustitución, yo no cierro una base hasta haber verificado tres cosas: continuidad de tierra, fijación mecánica y ausencia de calentamiento o anomalías visuales. Si cualquiera de esas tres falla, no considero terminada la intervención.
Cuando el entorno es exigente, como un baño, una cocina muy cargada o un garaje, miro además si la protección del circuito tiene sentido. En España, la protección diferencial de 30 mA es una referencia de seguridad muy habitual para este tipo de usos, y no conviene tratarla como un accesorio. La base puede estar bien conectada y, aun así, la instalación seguir siendo mala si el conjunto de protecciones no acompaña.
En las revisiones finales me fijo también en algo que se subestima: la consistencia entre puntos de la misma vivienda. Si todas las bases siguen la misma lógica de montaje, luego es mucho más fácil detectar una anomalía. Si cada toma quedó “como salió”, el mantenimiento se vuelve un juego de adivinanzas. Y en electricidad, adivinar nunca ha sido una buena estrategia.
La regla que yo no me salto cuando cierro una instalación
Si tuviera que resumir la idea principal en una sola regla, sería esta: la seguridad de una base de enchufe no depende solo de que funcione, sino de que esté bien identificada, bien apretada y bien protegida. En España, eso implica respetar el color de los conductores, entender que el Schuko es reversible y no confiar ciegamente en una polaridad visual que puede cambiar según la posición de la clavija.
Cuando la instalación es moderna, bien ejecutada y coherente con el REBT, la toma de corriente deja de ser un punto de duda y pasa a ser un elemento previsible. Cuando no lo es, lo primero que se resiente no suele ser la apariencia, sino la seguridad y la fiabilidad a medio plazo. Y ahí es donde una revisión seria marca la diferencia: en la continuidad de la tierra, en el apriete de los bornes y en no dar por bueno un enchufe solo porque “encaja”.
Si vas a intervenir en una vivienda antigua, mi recomendación práctica es sencilla: revisa la toma completa, no solo la tapa; comprueba la tierra real; y si aparece cualquier duda con la polaridad o con el estado del cableado, deja la corrección en manos de un instalador autorizado. Es la forma más limpia de evitar retrabajos y de dejar una instalación que aguante de verdad.
