Un cuadro eléctrico bien planteado evita disparos innecesarios, reparte la carga por circuitos y deja margen para lo que casi siempre llega después: más electrodomésticos, climatización, domótica o un punto de recarga. En esta guía explico cómo leer y organizar el esquema de una vivienda en España, qué protecciones no deberían faltar, cómo cambian las necesidades entre electrificación básica y elevada, y en qué errores merece la pena no caer.
Lo esencial para entender y preparar el cuadro sin fallos
- El orden lógico habitual es entrada, IGA, protección contra sobretensiones, diferencial(es) y magnetotérmicos por circuito.
- En viviendas, el REBT exige situar los dispositivos de mando y protección cerca de la entrada y, por regla general, entre 1,4 y 2 m de altura.
- La electrificación básica cubre C1 a C5; la elevada añade circuitos para iluminación extra, más tomas, climatización, automatización o recarga.
- Como referencia normativa, un diferencial puede proteger hasta cinco circuitos; si hay varios en serie, conviene estudiar la selectividad.
- En reformas, dejar un 20% a 30% de espacio libre en el cuadro suele ahorrar ampliaciones caras más adelante.
Cómo leer un esquema unifilar sin confundirse
El esquema unifilar no dibuja cada hilo por separado: resume la instalación con una línea por circuito y enseña el camino de la energía desde la entrada hasta cada carga. Yo lo leo siempre como una cadena de protección y reparto, no como una foto del cuadro real, porque esa diferencia evita muchos errores cuando toca reformar o ampliar.
En una vivienda, la secuencia habitual es sencilla: llega la derivación individual, pasa por el interruptor general automático y, a continuación, por la protección contra sobretensiones, los diferenciales y los magnetotérmicos que alimentan cada circuito. Lo importante no es memorizar el dibujo, sino entender qué protege a qué y qué ocurre si una pieza falla.
- La derivación individual trae la energía desde la centralización o desde el punto de suministro.
- El IGA corta y protege toda la instalación frente a sobrecargas y cortocircuitos.
- El protector de sobretensiones absorbe los picos que dañan electrónica, electrodomésticos o placas de control.
- El diferencial detecta fugas a tierra y desconecta antes de que el defecto se convierta en un riesgo serio.
- Los magnetotérmicos o PIA protegen cada circuito concreto, no la vivienda entera.
Si hay varios diferenciales en serie, yo busco que exista selectividad: así, ante un fallo pequeño, salta solo el tramo afectado y no se queda la casa a oscuras. Esa lectura lógica es la que me lleva a revisar, una por una, las piezas que no deberían faltar dentro del armario.

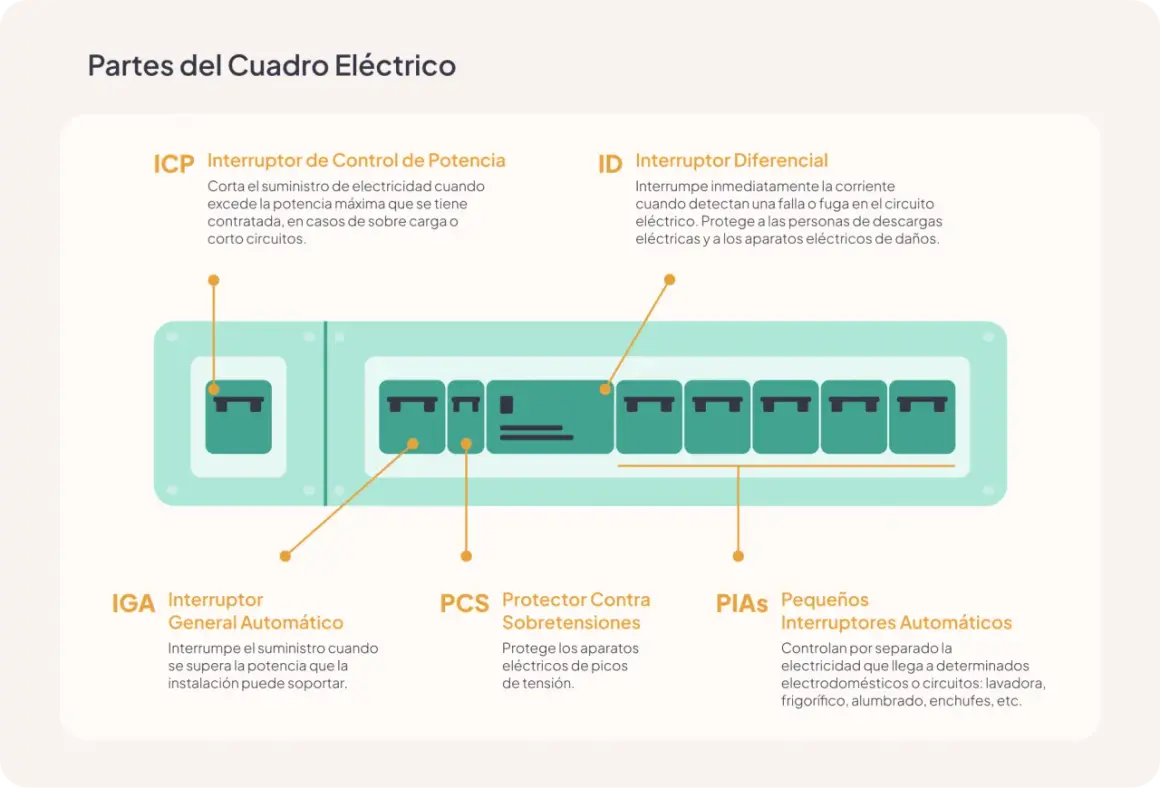

Las piezas que sí deberían aparecer en un cuadro doméstico
El REBT vigente marca una composición mínima clara, y eso en reforma me sirve como base de trabajo. La envolvente debe tener un grado de protección mínimo IP30 e IK07, la posición de servicio debe ser vertical y, en viviendas, el cuadro se sitúa junto a la entrada, no en baños, aseos o dormitorios. Yo también suelo fijarme en el espacio libre: un cuadro justo hoy suele ser un problema mañana.
| Elemento | Función | Qué vigilo en la práctica |
|---|---|---|
| IGA | Protege la instalación completa y permite un corte general manual. | Que su poder de corte sea suficiente y que no se confunda con el control de potencia. |
| Diferencial | Desconecta ante fugas a tierra y protege frente a contactos indirectos. | Que sea de 30 mA y que el reparto de circuitos no lo convierta en un punto único de fallo. |
| Magnetotérmico o PIA | Protege cada circuito frente a sobrecargas y cortocircuitos. | Que el calibre encaje con la sección del conductor y con la carga real. |
| Protector de sobretensiones | Reduce daños por picos transitorios y, cuando procede, por sobretensiones permanentes. | Que esté lo más cerca posible del origen de la instalación. |
| ICP o control de potencia | Limita la potencia contratada si forma parte del esquema de suministro. | Que no sustituya al IGA y que, si existe, vaya en su compartimento o solución prevista. |
| Reserva modular | Deja hueco para nuevas líneas o ampliaciones. | Que no se vaya al límite; yo prefiero dejar entre un 20% y un 30% libre. |
Mi criterio práctico es sencillo: si el cuadro está justo de espacio o solo “cabe lo de hoy”, está mal planteado para una vivienda que quiera durar. Con esa base, ya tiene sentido ver cómo se reparten los circuitos según la carga real de la vivienda.
Cómo se organizan los circuitos según la carga de la vivienda
La diferencia entre electrificación básica y elevada no es un matiz teórico; cambia el número de líneas, el reparto de protecciones y la capacidad de crecimiento de la instalación. El REBT distingue una vivienda estándar de otra con más demanda o con previsión de climatización, automatización, recarga de vehículo eléctrico o superficies útiles superiores a 160 m².
Además, tanto en básica como en elevada, la norma pide al menos un diferencial por cada cinco circuitos instalados. Si el cuadro crece, yo no me limito a sumar protecciones: reviso también cómo se agrupan para que una avería no arrastre media vivienda.
Circuitos mínimos en electrificación básica
| Circuito | Uso | Dato clave |
|---|---|---|
| C1 | Iluminación | 10 A, 1,5 mm² y hasta 30 puntos de luz. |
| C2 | Tomas de uso general y frigorífico | 16 A, 2,5 mm² y hasta 20 tomas. |
| C3 | Cocina y horno | 25 A, 6 mm² y solo 2 puntos. |
| C4 | Lavadora, lavavajillas y termo eléctrico | 20 A, 4 mm² y hasta 3 puntos. |
| C5 | Baños y bases auxiliares de cocina | 16 A, 2,5 mm² y hasta 6 tomas. |
Un detalle útil: desdoblar circuitos de uso intenso, como el de la lavadora o el termo, no te obliga automáticamente a pasar a electrificación elevada si la solución sigue encajando en el criterio reglamentario. Yo prefiero separar antes que forzar un circuito al límite; suele salir mejor a medio plazo.
Lee también: Presión baja en calefacción - Soluciones y cuándo llamar al técnico
Qué añade la electrificación elevada
- C6, un circuito adicional del tipo C1, cuando la iluminación pide más líneas.
- C7, un circuito adicional del tipo C2, si aumentan las tomas o si la vivienda supera 160 m² útiles.
- C8, para calefacción eléctrica cuando está prevista.
- C9, para aire acondicionado cuando está previsto.
- C10, para una secadora independiente.
- C11, para automatización, gestión técnica de la energía o seguridad.
- C12, como refuerzo de C3, C4 o C5 cuando la demanda lo justifica.
- C13, para recarga de vehículo eléctrico, con protección específica y diferencial exclusivo cuando procede.
Yo resumo esta parte así: si la vivienda empieza a depender de equipos de gran consumo, el cuadro debe dejar de ser mínimo y volverse modular. A partir de ahí, lo útil es aterrizarlo en ejemplos concretos de piso y unifamiliar.
Un ejemplo práctico para un piso y para una unifamiliar
Cuando dibujo un cuadro para un piso medio, suelo buscar equilibrio: poca complejidad, protecciones bien separadas y margen para que un fallo no deje toda la casa fuera de servicio. En una unifamiliar, en cambio, asumo desde el principio que habrá más carga y más futuro: aerotermia, garaje, cargador o fotovoltaica cambian por completo la lectura del cuadro.
| Escenario | Cómo lo suelo plantear | Por qué funciona |
|---|---|---|
| Piso medio | IGA dimensionado a la potencia contratada, SPD, dos diferenciales y PIAs para C1 a C5. | Separa averías, simplifica la lectura del cuadro y deja una ampliación razonable sin rehacer todo. |
| Unifamiliar con cargas futuras | IGA, SPD, dos o tres diferenciales, PIAs para C1 a C5 y circuitos específicos para climatización o recarga si hacen falta. | Evita quedarse corto cuando aparezcan aerotermia, cargador o nuevas zonas de consumo. |
Yo suelo dejar entre un 20% y un 30% de módulos libres. No parece importante el primer día, pero en cuanto el propietario quiere sumar una secadora, una bomba de calor o un cargador, esa reserva vale más que una ampliación improvisada.
Los errores que más encarecen una reforma
- Concentrar demasiados circuitos bajo un único diferencial. Un fallo pequeño termina apagando toda la vivienda.
- Confundir el ICP con el IGA y duplicar funciones que no van duplicadas. Eso complica el cuadro y no mejora la seguridad.
- Dejar el cuadro sin reserva modular. Cuando aparece una nueva carga, tocará rehacer más de lo previsto.
- No colocar protector de sobretensiones en una vivienda con mucha electrónica. Es un ahorro corto que luego sale caro.
- Subdimensionar el circuito de cocina o mezclar cargas que deberían ir separadas. Aquí nacen muchos disparos “misteriosos”.
- Mezclar neutros entre diferenciales distintos. Este error provoca disparos aleatorios y pérdidas de tiempo en diagnóstico.
- Instalar el cuadro en un lugar incómodo, húmedo o difícil de acceder. El mantenimiento se vuelve peor desde el primer día.
- Olvidar el etiquetado de circuitos. Es una tontería aparente que ahorra horas cuando hay una avería.
Estos fallos parecen menores en el presupuesto inicial, pero casi siempre salen caros cuando hay que localizar una avería o ampliar la instalación; por eso merece la pena hablar también de presupuesto y legalización antes de cerrar el tema.
Cuándo conviene actualizarlo y cuánto suele costar
Yo recomendaría revisar el cuadro si la vivienda tiene más de 15 o 20 años, si salta con frecuencia, si se han añadido equipos potentes o si vas a reformar cocina, baños o climatización. También es el momento lógico para actualizarlo cuando se cambia la instalación por seguridad o cuando se prepara una recarga de vehículo eléctrico.
Como orientación de mercado en España, cambiar solo el cuadro en una intervención sencilla suele moverse en varios cientos de euros; cuando hay más líneas, más protecciones o más trabajo de adaptación, el importe sube con rapidez. Si la actuación ya implica rehacer circuitos, el presupuesto cambia de escala.
| Actuación | Rango orientativo | Qué suele incluir |
|---|---|---|
| Cambio simple del cuadro | 300-800 € | Caja, protecciones básicas y mano de obra en una vivienda sin complicaciones. |
| Cuadro ampliado o modernizado | 600-1.200 € | Más módulos, SPD, mejor reparto de diferenciales y pequeños ajustes de línea. |
| Reforma eléctrica completa de piso medio | 1.500-5.000 € | Nuevos circuitos, mecanismos, canalizaciones y legalización según el caso. |
| Intervención compleja | Hasta 7.000 € o más | Muchos puntos, climatización, recarga, obra difícil o renovación integral. |
Si la modificación del cuadro afecta a la instalación de forma relevante, conviene actualizar la documentación técnica y el CIE o boletín con un instalador autorizado. No siempre hace falta el mismo nivel de trámite, pero dejarlo bien cerrado evita sorpresas cuando llegue una inspección, una venta o una ampliación futura.
Lo que reviso antes de cerrar la instalación
Antes de dar por bueno un cuadro, yo repaso cuatro cosas: que cada circuito esté bien identificado, que el diferencial dispare cuando debe, que los calibres de protección se correspondan con los conductores y que la reserva de espacio no sea un adorno, sino una decisión real de proyecto. También verifico que la ubicación sea accesible, seca y lógica para mantenimiento.
- Etiquetado claro de cada circuito, sin abreviaturas que luego nadie entiende.
- Prueba de diferenciales con el botón de test y, si hace falta, con medición profesional.
- Bornes bien apretados y sin calentamientos anómalos.
- Neutros y tierras separados como toca, especialmente si hay más de un diferencial.
- Espacio libre para ampliar sin desmontar media instalación.
- Esquema unifilar guardado con la documentación de la vivienda.
Si lo planteas así, el cuadro deja de ser una caja de automáticos y pasa a ser lo que debe ser: el centro de control de la vivienda, preparado para la carga de hoy y para lo que venga después.
