Un circuito eléctrico bien planteado no es solo una cuestión de “que haya luz”. Es la base de una instalación segura, ordenada y capaz de soportar el uso real de una vivienda o un local pequeño sin improvisaciones posteriores. Aquí explico qué piezas intervienen en un circuito eléctrico básico, cómo se organiza dentro de una instalación y qué pide la normativa española cuando pasamos del esquema teórico a una reforma o una obra nueva.
Lo que conviene tener claro antes de tocar una instalación
- Un circuito funciona solo si el recorrido está cerrado; si se abre, la corriente deja de circular.
- En una vivienda, lo normal es trabajar con ramas en paralelo, no con un único recorrido en serie para todo.
- En España, la instalación de baja tensión se rige por el REBT, que fija seguridad, protecciones y criterios mínimos de diseño.
- La electrificación básica de una vivienda parte de 5 circuitos independientes con usos distintos.
- El diferencial de 30 mA y la correcta sección de los cables marcan la diferencia entre una instalación fiable y una que da problemas.
- Si la vivienda incorpora cocina potente, climatización o más superficie útil, suele necesitar una instalación más amplia que la mínima.
Qué es realmente un circuito eléctrico sencillo
Yo suelo explicarlo de forma muy simple: un circuito eléctrico es un camino cerrado por el que la energía puede viajar desde una fuente hasta un receptor y volver al origen. Ese recorrido puede ser tan básico como una pila, un interruptor, unos conductores y una bombilla, pero la lógica es la misma en una vivienda, aunque el cuadro eléctrico y las protecciones añadan más capas de seguridad.La idea clave no es memorizar piezas sueltas, sino entender la función del conjunto. Cuando el circuito está cerrado, la corriente circula; cuando se abre, el receptor deja de funcionar. Esa diferencia parece obvia, pero en obra importa mucho, porque un pequeño cambio en el trazado o en la protección puede afectar a todo el uso de la estancia. Por eso, antes de hablar de cables y magnetotérmicos, conviene ver qué hace cada parte del sistema.
De qué partes se compone y por qué cada una importa
En un circuito sencillo, cada elemento cumple una función muy concreta. Si uno falla o está mal dimensionado, el resto no compensa el problema. En una instalación doméstica esto se ve aún más claro, porque la seguridad no depende solo de que “funcione”, sino de que lo haga sin sobrecargar ni calentar los conductores.
| Elemento | Función | Qué ocurre si se hace mal |
|---|---|---|
| Fuente o generador | Aporta la tensión necesaria para que circule la corriente. | Sin fuente no hay energía utilizable; en una vivienda esa función llega desde la red y el cuadro general. |
| Conductores | Transportan la corriente entre los puntos del circuito. | Si la sección es insuficiente, aparecen caídas de tensión, calentamiento y pérdidas. |
| Interruptor o mando | Abre o cierra el paso de corriente de forma controlada. | Sin mando, el uso resulta incómodo y, en algunos casos, inseguro. |
| Receptor o carga | Convierte la energía eléctrica en luz, calor, movimiento o electrónica útil. | Si la carga no encaja con el circuito, la instalación trabaja forzada. |
| Protección | Corta la alimentación ante sobrecarga o cortocircuito. | Sin protección, un fallo pequeño puede convertirse en avería seria o en riesgo eléctrico. |
| Puesta a tierra | Deriva corrientes de fallo y ayuda a proteger a las personas. | Si falta o está mal conectada, aumenta el riesgo de contacto indirecto. |

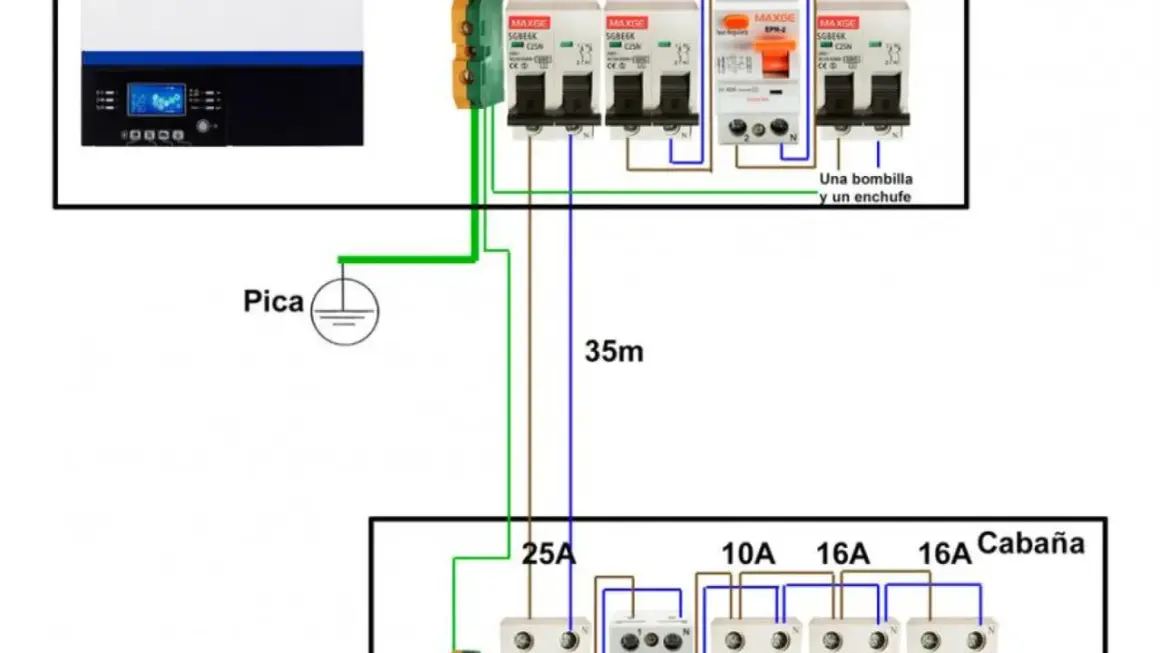

En una vivienda moderna, el cuadro eléctrico reúne buena parte de esa lógica: distribuye, separa circuitos y protege. Esa estructura es la que permite que una avería en la cocina no deje sin servicio a toda la casa, y ahí es donde entra la diferencia entre montar un circuito aislado y diseñar una instalación completa.
Serie, paralelo y el caso real de una vivienda
Una de las confusiones más comunes es pensar que todo circuito eléctrico funciona igual. No es así. En una vivienda, casi todo se organiza para que los receptores trabajen en paralelo, porque así cada punto de uso recibe la tensión adecuada y un fallo en una rama no apaga las demás.
| Aspecto | En serie | En paralelo | Lo habitual en una casa |
|---|---|---|---|
| Camino de la corriente | Uno solo, compartido por todos los receptores. | Varios ramales independientes. | Varias ramas separadas por circuitos. |
| Si falla un receptor | Puede interrumpirse todo el conjunto. | Las demás ramas siguen funcionando. | Se busca que una avería no tumbe toda la vivienda. |
| Tensión en los equipos | Se reparte entre los elementos. | Cada receptor recibe la tensión de servicio. | Esto es lo que interesa para enchufes, luces y electrodomésticos. |
| Uso práctico | Muy limitado en instalaciones domésticas. | Ideal para distribución real. | Es el modelo que se aplica en la mayoría de viviendas. |
Yo no usaría un planteamiento en serie para la instalación general de una casa salvo en casos muy concretos y controlados. Lo normal es dividir la vivienda en circuitos independientes, cada uno con su protección, porque eso facilita el uso diario, reduce averías encadenadas y simplifica el mantenimiento. Con esa base, ya tiene sentido entrar en lo que exige la normativa española.
Qué exige el REBT en España para una instalación doméstica
El Reglamento Electrotécnico para Baja Tensión no se limita a decir “que funcione”. Su objetivo es preservar la seguridad de las personas y de los bienes, y además asegurar que la instalación funcione bien sin provocar problemas en otras instalaciones. En términos prácticos, eso significa que una vivienda debe diseñarse con protecciones, secciones de conductor y usos bien separados.
En electrificación básica, la vivienda parte de un mínimo de 5 circuitos independientes. Cada uno cubre un uso distinto y se protege por separado. Además, el reglamento exige que todos los circuitos de vivienda estén protegidos por un diferencial de 30 mA, y que exista al menos uno por cada cinco circuitos instalados. La caída de tensión total en la instalación interior, por su parte, no debería superar el 3 % en las condiciones previstas por la norma.
| Circuito | Uso principal | Protección habitual | Sección mínima | Límite orientativo |
|---|---|---|---|---|
| C1 | Iluminación | 10 A | 1,5 mm² | Hasta 30 puntos de luz |
| C2 | Tomas de uso general y frigorífico | 16 A | 2,5 mm² | Hasta 20 tomas |
| C3 | Cocina y horno | 25 A | 6 mm² | Hasta 2 puntos |
| C4 | Lavadora, lavavajillas y termo eléctrico | 16 A | 4 mm² | Hasta 20 puntos, según previsión |
| C5 | Baños y bases auxiliares de cocina | 16 A | 2,5 mm² | Hasta 6 tomas |
Los fallos que más encarecen una reforma eléctrica
En obra, yo veo repetirse siempre los mismos errores. No suelen nacer de mala fe, sino de querer ahorrar metros de cable, cajas o circuitos. El problema es que ese ahorro inicial suele salir caro cuando la instalación empieza a dar síntomas de fatiga.
- Mezclar demasiadas cargas en un solo circuito. Resultado habitual: disparos frecuentes y conductores más exigidos de la cuenta.
- Subdimensionar la cocina. La cocina no se comporta como una estancia más; horno, vitro, lavavajillas y termo piden reparto real de cargas.
- Olvidar el futuro. Si hoy dejas la instalación al límite, mañana cualquier ampliación obliga a abrir rozas otra vez.
- No respetar las zonas húmedas. Baños y ciertas zonas de cocina exigen especial cuidado en la disposición de tomas y protecciones.
- Dar por hecho que la tierra “ya está”. La puesta a tierra tiene que verificarse, no suponerse.
- No etiquetar el cuadro. Sin identificación clara, el mantenimiento se vuelve lento y las averías cuestan más de localizar.
Cuando una instalación empieza con estos fallos, el síntoma puede parecer pequeño: un automático que salta, una luz que parpadea, un enchufe que se calienta más de lo normal. Pero el origen suele ser más profundo. Por eso, antes de dar una reforma por terminada, yo prefiero revisar la lógica del reparto de cargas y no solo la estética de los mecanismos.
Lo que yo revisaría antes de cerrar la obra
Si la instalación está en fase final, me quedo con una revisión corta pero muy concreta. No hace falta complicarlo: lo importante es comprobar que el circuito responde a lo que se ha previsto en proyecto o en memoria de reforma.
- Identificación de circuitos: cada línea debe quedar clara en el cuadro para saber qué alimenta y qué protege.
- Prueba del diferencial: el dispositivo debe disparar correctamente y hacerlo dentro de la sensibilidad prevista.
- Continuidad de tierra: no basta con tener conductor de protección; hay que asegurar que realmente cumple su función.
- Reserva para ampliaciones: dejar tubos, cajas o espacio útil evita obras innecesarias cuando cambian los usos de la vivienda.
- Coherencia entre uso y circuito: si hay equipos potentes, conviene que tengan su propia línea o, como mínimo, un reparto sensato.
Mi criterio es sencillo: si una instalación va a taparse, primero debe estar pensada para el uso real, no para salir del paso. En una cocina, un baño o una reforma integral, esa previsión vale más que cualquier ahorro pequeño en materiales. Y si el proyecto mezcla electricidad, albañilería y cambios de distribución, lo prudente es resolver la parte eléctrica con margen suficiente desde el principio.
