Instalar un detector de movimiento junto a un interruptor puede mejorar mucho una vivienda: menos luces encendidas sin necesidad, más comodidad en pasillos, garajes o trasteros y una reforma eléctrica más eficiente. La parte menos intuitiva de cómo instalar un sensor de movimiento con interruptor es decidir si el interruptor se conserva como mando, como corte general o si conviene sustituirlo por completo.
En esta guía te explico qué conviene revisar antes de tocar los cables, cómo interpretar el esquema de conexión más habitual en una instalación doméstica y qué ajustes hago yo para evitar parpadeos, encendidos falsos y problemas cuando ya está todo cerrado.
Lo esencial para montarlo sin errores
- Lo primero es saber si el detector es de 2 hilos sin neutro o de 3 hilos con neutro.
- Antes de intervenir, corta el circuito y verifica la ausencia de tensión con un comprobador; no basta con bajar solo el interruptor.
- En una instalación estándar, el interruptor debe cortar la fase, no el neutro.
- Si el circuito es conmutado desde dos puntos, el montaje deja de ser el básico y hay que usar un esquema compatible.
- La posición, la altura y el ajuste de lux influyen tanto como el cableado.
- Si dudas con el cableado fijo o la caja está muy justa, lo prudente es llamar a un profesional.
Qué debes decidir antes de abrir la caja del interruptor
Yo separo este trabajo en una pregunta previa: ¿quieres reemplazar el interruptor, complementarlo o dejarlo como corte general? Esa decisión cambia el modelo de detector y el tipo de conexión. También conviene saber si la luz se gobierna desde un solo punto o desde dos; si hay conmutada, no sirve improvisar como si fuera un interruptor simple.
En vivienda, la elección suele caer en una de estas opciones:
| Opción | Cuándo encaja | Ventaja principal | Limitación |
|---|---|---|---|
| Sensor de 2 hilos sin neutro | La caja no tiene neutro y quieres sustituir un interruptor simple | No exige cableado suplementario | Puede ser más delicado con algunas lámparas LED |
| Sensor de 3 hilos con neutro | Tienes neutro disponible en la caja o en el punto de luz | Más estable y, por norma general, más cómodo con LED | Necesita neutro real en la instalación |
| Detector de techo con interruptor como corte general | Quieres cubrir un pasillo, portal o distribuidor con paso amplio | Mejor cobertura y menos zonas ciegas | Exige una ubicación más pensada y, a veces, acceso al techo |
| Detector con mando manual ON/OFF | Quieres mantener una forma de control manual además del automático | Da más flexibilidad en uso diario | Suele costar algo más y añade una capa de configuración |
| Instalación conmutada | La misma luz se controla desde dos puntos | Permite una solución más completa si el modelo lo admite | No es el montaje básico; hay que seguir el esquema correcto |
Si yo tuviera que priorizar una reforma sencilla, empezaría por la compatibilidad con el cableado existente, no por el diseño del sensor. Con eso claro, el siguiente paso es entender qué hace cada borne y cómo debe circular la corriente.

Esquema de cableado según el tipo de sensor
Lo primero que aclaro siempre es esto: el sensor no se conecta por colores, sino por función. Los nombres exactos cambian según la marca, pero casi todos los modelos repiten la misma lógica: una entrada de fase, una salida hacia la lámpara y, si hace falta, un neutro para alimentar la electrónica. La tierra se mantiene donde corresponda, pero no actúa como conductor de trabajo del detector.
En una instalación doméstica normal, esta es la lectura práctica de los bornes más habituales:
| Borne habitual | Qué hace | Qué suele fallar |
|---|---|---|
| L o COM | Entrada de fase que alimenta el detector | Conectar aquí un retorno de lámpara en vez de una fase real |
| N | Neutro para alimentar la electrónica y, según el modelo, la luminaria | Suponer que está presente en la caja cuando no lo está |
| OUT, L1 o LOAD | Salida conmutada hacia la lámpara | Invertir salida y entrada, con lo que el detector no gobierna la carga |
| S, SW o entrada auxiliar | Permite un mando manual o una función de exclusión, si el fabricante la prevé | Usarlo sin esquema o puenteándolo “a ojo” |
En los modelos de 2 hilos, la alimentación se apoya en la propia carga y por eso algunos LED pueden comportarse peor: brillo residual, parpadeo leve o encendidos poco finos. En los modelos de 3 hilos, el neutro separado suele dar un funcionamiento más estable, sobre todo si la luminaria es LED. Si la caja del interruptor no tiene neutro, yo no forzaría un montaje que no está pensado para eso.

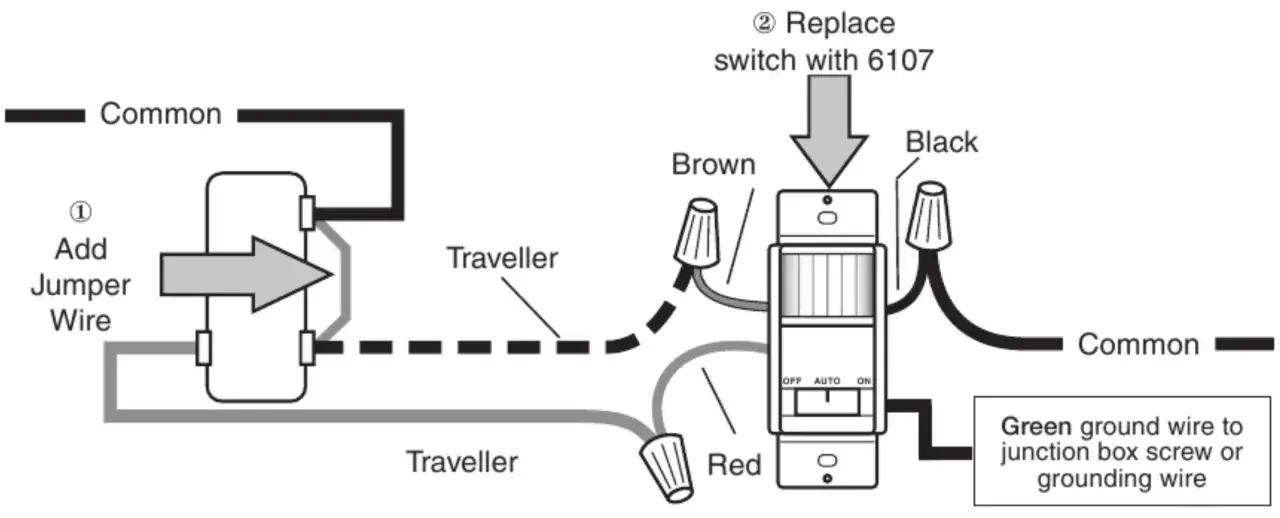

Si la luz se controla desde dos puntos, la advertencia es aún más clara: el esquema cambia por completo. En ese caso, o eliges un detector compatible con esa topología o replanteas la maniobra. Con el cableado bien entendido, ya puedes preparar el material sin comprar piezas que luego no encajan.
Materiales y comprobaciones previas que evitan fallos
Una instalación limpia no depende solo del sensor. Depende de que la pieza sea compatible con la carga, de que la caja tenga espacio suficiente y de que la zona de uso sea la correcta. Yo reviso esto antes de empezar porque evita el típico segundo viaje a la tienda.
Herramientas y material
- Comprobador de tensión o multímetro.
- Destornilladores aislados adecuados al mecanismo.
- Pelacables y alicates de punta fina.
- Clemas o conectores rápidos, si el fabricante los admite.
- Sensor de movimiento compatible con 220-240 V AC y 50-60 Hz.
- Luminaria o bombilla LED compatible con la carga mínima y máxima del detector.
- Si es exterior o zona húmeda, caja y equipo con el grado de protección adecuado.
Lee también: Cambiar un enchufe - Guía segura y cuándo llamar al experto
Comprobaciones que hago antes de montar
| Qué reviso | Por qué importa |
|---|---|
| Presencia de neutro en la caja o en el punto de luz | Define si puedes montar un modelo de 3 hilos o necesitas uno sin neutro |
| Potencia y tipo de lámpara | Evita incompatibilidades con LED, parpadeos y cargas fuera de rango |
| Profundidad de la caja | Un mecanismo demasiado justo complica el cierre y fuerza los conductores |
| Ubicación | Un detector mal orientado responde peor y provoca falsos disparos |
| Grado de protección | En porches, garajes abiertos o exteriores no basta un equipo de interior |
Como referencia práctica, muchos detectores de interior trabajan a 220-240 V AC, admiten ajustes de lux amplios y ofrecen tiempos de encendido que van desde unos pocos segundos hasta varios minutos. En techo, una altura de 2,2 a 4 m suele ser un rango razonable; en pared, lo importante es que el campo de visión quede sobre la zona de paso y no apunte a fuentes de calor o superficies reflectantes. Con el material preparado, ya toca el montaje real.
Montaje paso a paso en una vivienda
Yo no empiezo el montaje hasta confirmar que el circuito está sin tensión. En instalaciones fijas, el REBT marca una línea clara: seguridad primero, y nada de manipular “a medias”. Si el esquema no coincide con lo que esperas, se para y se revisa antes de seguir.
- Corta el circuito desde el magnetotérmico correspondiente y comprueba ausencia de tensión con un tester. No te fíes solo de la posición del interruptor.
- Abre la caja y haz una foto del cableado original. Ese gesto, que parece trivial, evita errores cuando toca volver atrás.
- Identifica los conductores: fase de entrada, retorno a lámpara, neutro y tierra. Si el color no coincide con la función, manda siempre la función.
- Sustituye o integra el interruptor según el esquema del fabricante. En un modelo con neutro, la fase entra al detector, el neutro alimenta el equipo y la salida gobierna la luz.
- Ordena los cables con holgura suficiente. Un conductor tensado acaba rompiéndose o hace que la caja no cierre bien.
- Fija el mecanismo y coloca la tapa sin forzar. Si es un detector de techo o de superficie, asegúrate de que no quede medio oculto por un objeto, una moldura o una luminaria cercana.
- Restablece la alimentación y prueba el encendido en condiciones reales. Si el montaje es manual/automático, verifica ambos modos, no solo uno.
Si durante el montaje descubres que la caja no tiene neutro, que el circuito es conmutado o que no sabes con certeza qué conductor es cada uno, mi consejo es no seguir por inercia. Ahí es donde los errores pequeños se convierten en averías difíciles de rastrear. Una vez hecho el cableado, el trabajo no termina: todavía queda ajustar el detector para que se comporte como esperas.
Ajustes finales para que la luz no moleste ni se quede encendida
El ajuste fino marca la diferencia entre un detector útil y uno desesperante. Los tres mandos que más influyen son TIME, LUX y, cuando existe, la sensibilidad o el alcance. Yo suelo empezar por una configuración conservadora y luego afino según el uso real del espacio.
| Ajuste | Punto de partida razonable | Qué cambia si lo modificas |
|---|---|---|
| TIME | 30 a 60 segundos en pasillos; 2 a 5 minutos en garajes o trasteros | Más tiempo evita apagados prematuros, pero también deja la luz encendida de más |
| LUX | Empieza alto para la prueba y luego bájalo hasta que solo actúe con poca luz | Si lo dejas demasiado alto, encenderá incluso de día |
| Sensibilidad | Media, salvo zonas amplias o exteriores muy abiertos | Demasiada sensibilidad provoca falsos disparos; muy poca deja zonas ciegas |
| Ángulo y orientación | Sobre la zona de paso, no hacia ventanas, calefactores o aires acondicionados | Una mala orientación es la causa típica de encendidos erráticos |
En sensores de pared, un ángulo de detección cercano a 170°-180° y un alcance de 6 a 8 m suele funcionar bien en pasos y accesos. En techo, la cobertura de 360° tiene sentido cuando el punto de paso está en el centro del área. En un pasillo estrecho, yo prefiero un tiempo corto; en una escalera o acceso de garaje, algo más generoso. También conviene recordar que la luz ambiente influye: si estás probando de día, deja el LUX alto al principio y luego ajusta hacia el umbral real de uso.
Hay una regla sencilla que rara vez falla: si el detector ve calor, movimiento reflejado o elementos que se mueven solos por corriente de aire, acabará dando guerra. Por eso no lo pondría mirando a cortinas, plantas, cristales muy reflectantes, fuentes de calor ni rejillas de climatización. El siguiente apartado resume los errores que más se repiten y cómo los suelo resolver.
Errores frecuentes que veo en este tipo de instalaciones
La mayoría de problemas no vienen del sensor en sí, sino de una combinación de cableado incompleto, modelo inadecuado y expectativas poco realistas. Si fallan las pruebas, casi siempre empiezo por aquí:
| Síntoma | Causa probable | Qué reviso primero |
|---|---|---|
| La luz parpadea o queda tenue | Compatibilidad deficiente con LED o modelo de 2 hilos no ideal para esa lámpara | Carga del detector, tipo de bombilla y necesidad de neutro |
| No enciende nunca | Fase mal conectada, LUX demasiado bajo o circuito sin alimentación | Entrada de fase, magnetotérmico y ajuste de luz ambiente |
| Se enciende solo sin motivo aparente | Sensibilidad alta, calor cercano, corrientes de aire o reflejos | Orientación, obstáculos, climatización y superficies reflectantes |
| Se apaga demasiado rápido | TIME muy corto o mala posición del detector respecto al paso | Temporización y cobertura real del área |
| La caja no cierra bien | Demasiados conductores, mecanismo demasiado profundo o falta de espacio | Profundidad de caja y orden del cableado |
También hay tres situaciones en las que yo no seguiría por mi cuenta: una instalación conmutada desde dos puntos, una caja sin neutro cuando el modelo lo exige y cualquier entorno con humedad, exterior o cableado viejo donde no puedas identificar conductores con seguridad. En esos casos, la solución correcta no es insistir, sino detenerse y revisar el esquema completo. Eso encaja además con la lógica del REBT, que prioriza la seguridad y el buen funcionamiento de la instalación.
Si el detector va en un porche, un garaje abierto o una zona con lluvia indirecta, no me conformaría con un modelo cualquiera de interior. Ahí el grado de protección y el tipo de montaje importan tanto como el sensor mismo. Una instalación que en seco funciona bien puede fallar en cuanto entra humedad o condensación.
Lo que yo revisaría antes de darlo por terminado
Antes de cerrar la tapa, hago una comprobación rápida pero sistemática. Me interesa que la luz responda cuando debe, que no haya conductores forzados y que el montaje quede limpio desde el punto de vista eléctrico y mecánico.
- Compruebo que el interruptor o el mando manual hacen exactamente lo que se ha previsto.
- Verifico que el detector enciende y apaga sin parpadeos ni retardo extraño.
- Compruebo el comportamiento con la luz natural del momento y luego repito la prueba con menos iluminación.
- Reviso que no haya calentamiento, olor raro ni zumbidos en el mecanismo.
- Confirmo que el área de detección cubre el paso real y no invade zonas inútiles.
- Dejo anotado qué ajuste final quedó en TIME y LUX, porque luego se olvida con facilidad.
Si tienes clara la compatibilidad del modelo, respetas el esquema de fase y neutro y ajustas bien la sensibilidad, instalar un detector de movimiento junto a un interruptor es una mejora sencilla que se nota desde el primer día. La clave no está en apretar más tornillos, sino en elegir bien el sistema y cerrar la instalación con criterio.
