Un cuadro eléctrico bien resuelto no solo reparte la energía de la vivienda: protege personas, equipos y futuras ampliaciones. Cuando el esquema del cuadro eléctrico de la casa está bien planteado, la instalación se entiende mejor, se mantiene con menos problemas y evita disparos innecesarios, algo que en una reforma marca una diferencia real.
En este artículo voy a bajar a lo práctico: qué debe incluir un cuadro doméstico en España, cómo se lee su esquema unifilar, qué orden tienen las protecciones, cuántos circuitos suelen aparecer y qué errores conviene evitar si no quieres quedarte corto a los pocos meses.
Lo esencial que conviene tener claro antes de montar el cuadro
- En vivienda, la base la marcan el REBT y la ITC-BT-25: no basta con colocar magnetotérmicos sin criterio.
- El orden habitual del cuadro es entrada, IGA, protección contra sobretensiones, diferencial y PIAs de cada circuito.
- Una vivienda estándar suele partir de cinco circuitos; si sube la demanda, aparecen circuitos adicionales para climatización, calefacción o recarga de vehículo eléctrico.
- Todos los circuitos de una vivienda deben quedar protegidos por diferenciales de 30 mA.
- Dimensionar bien el cuadro implica pensar en potencia contratada, sección de cable, caída de tensión y espacio para ampliaciones.
Qué resuelve realmente un cuadro eléctrico doméstico
Yo suelo ver el cuadro eléctrico como el centro de control de la vivienda. No es una caja para “meter automáticos”, sino el punto donde se ordena, protege y sectoriza toda la instalación. Desde ahí decides qué parte de la casa se queda sin servicio si hay una avería, qué equipos quedan protegidos frente a sobrecargas y qué margen te reservas para una reforma futura.
En España, el cuadro de una vivienda se apoya en el cuadro general de mando y protección, pero no debe confundirse con el contador ni con el limitador de potencia. El cuadro organiza la instalación interior; el contador mide; y el control de potencia, cuando existe, cumple otra función distinta. Esa separación conceptual evita muchos errores de montaje y también muchos malentendidos cuando se reforma una vivienda antigua.
Si el cuadro está bien planteado, un fallo en un circuito no arrastra al resto de la casa. Esa es la idea que debe guiar cualquier esquema serio. Con esa base clara, ya tiene sentido bajar al dibujo y entender cómo se interpreta de verdad.
Cómo leer un esquema unifilar sin perderse
El esquema unifilar no describe cada hilo ni la posición física exacta de todos los conductores. Lo que hace es mostrar, de forma simplificada, la lógica eléctrica de la instalación: por dónde entra la alimentación, qué protecciones encuentra y cómo se reparte después hacia cada circuito de la vivienda.
Cuando yo reviso un plano de este tipo, busco siempre tres cosas: el origen de la alimentación, el orden de los dispositivos y el destino de cada línea. Si esa cadena no se entiende a la primera, el esquema está mal resuelto o mal dibujado.
| Elemento | Qué representa | Qué conviene comprobar |
|---|---|---|
| Entrada de alimentación | La llegada de energía al cuadro desde la derivación interior | Que la sección y la potencia previstas sean coherentes |
| IGA | El interruptor general automático | Que corte toda la vivienda y esté bien dimensionado |
| Protección contra sobretensiones | El dispositivo que atenúa picos de tensión | Que esté colocado en el sitio correcto dentro del orden del cuadro |
| Diferencial | La protección contra fugas a tierra | Que no cargue demasiados circuitos a la vez |
| PIA o magnetotérmico | La protección individual de cada circuito | Que calibre y sección coincidan con el circuito protegido |

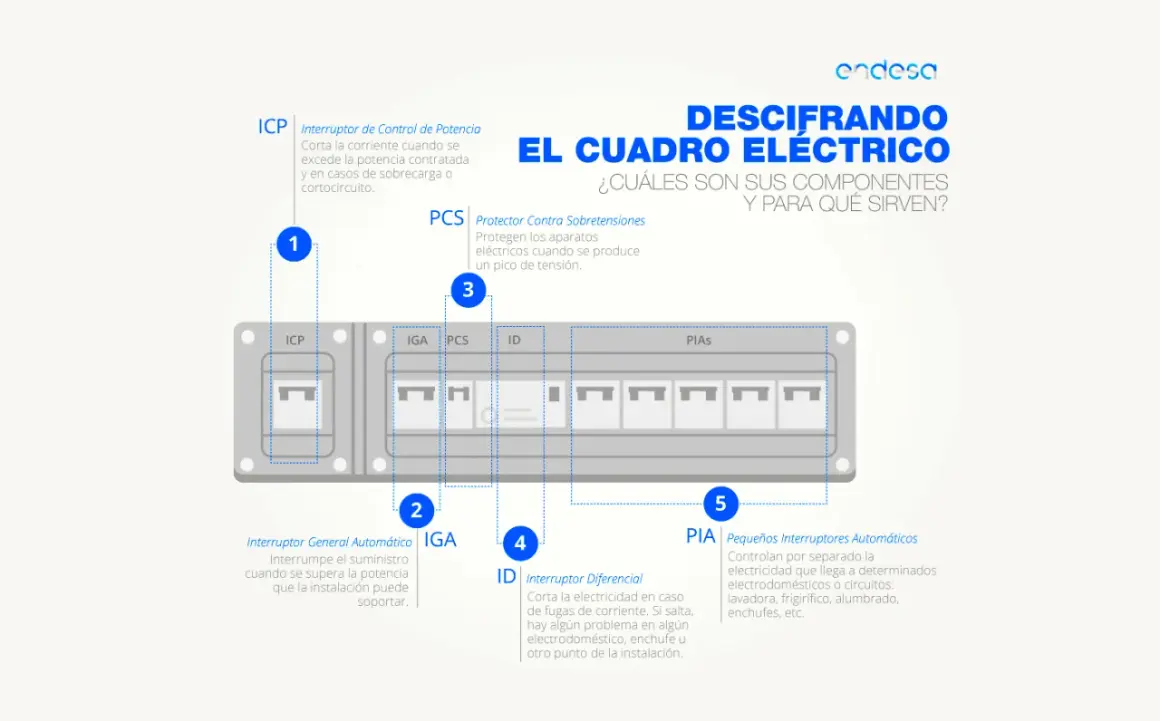

Cuando el dibujo incluye además el reparto real de módulos, yo prefiero tener también una vista física del cuadro. El unifilar explica la lógica; el reparto en carril DIN aclara el montaje. Esa doble lectura evita muchas sorpresas en obra y enlaza directamente con las protecciones que sí o sí debe llevar una vivienda.
Qué dispositivos debe llevar y por qué ese orden importa
La normativa española no se limita a decir “pon un diferencial”. El REBT exige una protección coherente frente a sobrecargas, cortocircuitos, contactos indirectos y sobretensiones. En la práctica, eso se traduce en un orden de montaje que no conviene improvisar.
| Dispositivo | Función principal | Comentario práctico |
|---|---|---|
| IGA | Corta la instalación completa y protege frente a sobreintensidades generales | En vivienda monofásica suele dimensionarse según la previsión de carga; no sustituye al ICP |
| Protector de sobretensiones | Protege equipos frente a picos transitorios y, según el caso, permanentes | Yo lo coloco antes del diferencial para evitar disparos molestos cuando la instalación lo requiere |
| Diferencial de 30 mA | Protege frente a fugas a tierra y contactos indirectos | En vivienda no me gusta concentrar demasiados circuitos bajo un único diferencial |
| PIA | Protege cada circuito frente a sobrecargas y cortocircuitos | Cada línea importante debe tener su propio automático |
| Elementos de mando opcionales | Controlan termos, contactores, relojes o automatizaciones | Solo los añado si aportan una función real; no para llenar módulos |
Hay dos detalles que me parecen especialmente importantes. El primero es que todos los circuitos de una vivienda deben quedar protegidos por una intensidad diferencial residual máxima de 30 mA, según la guía técnica de aplicación. El segundo es que, cuando la instalación se divide en varios diferenciales, la continuidad de servicio mejora mucho: un fallo en cocina no debería dejar sin luz al resto de la casa.
Además, la propia guía técnica del Ministerio indica que, para instalaciones con un único diferencial, este debe ser de disparo instantáneo. Y si hay protección contra sobretensiones transitorias, su ubicación aguas arriba del diferencial suele evitar disparos indeseados. Ese orden no es un capricho estético; es una parte importante del funcionamiento real del cuadro.
Con las protecciones claras, el siguiente paso es saber cuántos circuitos necesita de verdad la vivienda. Ahí es donde muchas reformas se quedan cortas desde el primer día.
Cuántos circuitos suele tener una vivienda en España
La ITC-BT-25 distingue entre electrificación básica y electrificación elevada. La básica cubre el uso doméstico habitual; la elevada aparece cuando la vivienda exige más potencia, más circuitos o más previsión de uso: aire acondicionado, calefacción eléctrica, automatización, secadora, más superficie o más puntos de utilización.| Tipo de electrificación | Cuándo suele aplicarse | Circuitos habituales |
|---|---|---|
| Básica | Vivienda estándar con usos domésticos normales | C1 iluminación, C2 tomas de uso general y frigorífico, C3 cocina y horno, C4 lavadora/lavavajillas/termo, C5 baños y auxiliares de cocina |
| Elevada | Más de 160 m2, climatización, calefacción eléctrica, automatización, secadora o alta demanda de puntos de uso | Se añaden C6, C7, C8, C9, C10, C11, C12 y, si hay recarga, C13 |
Las cifras importan mucho aquí. La guía técnica fija, entre otros casos, que una vivienda pasa a electrificación elevada si supera 160 m2 útiles, si prevé aire acondicionado, calefacción eléctrica, automatización o secadora, o si rebasa ciertos umbrales de puntos de alumbrado y tomas. No es solo una cuestión de metros; también cuenta el tipo de uso.
En un cuadro básico, los valores más habituales son bastante concretos: C1 con 10 A y 1,5 mm2; C2 con 16 A y 2,5 mm2; C3 con 25 A y 6 mm2; C4 con 20 A y 4 mm2; y C5 con 16 A y 2,5 mm2. En elevadas, C8 y C9 suelen ir con 25 A y 6 mm2, C10 con 16 A y 2,5 mm2, C11 con 10 A y 1,5 mm2, y C13 para recarga de vehículo eléctrico exige un diferencial exclusivo de 30 mA, clase A, con sección mínima de 2,5 mm2.
Cuando uno ve estos números con calma, entiende que el cuadro no se diseña solo por “cuántos enchufes hay”. Se diseña pensando en el uso real, en la carga simultánea y en la evolución de la vivienda. Y eso nos lleva directamente al dimensionado.
Cómo dimensionar el cuadro para que no se quede corto
El dimensionado empieza por la potencia prevista y el calibre del IGA. La guía técnica da una referencia muy útil para suministros monofásicos: 5.750 W con IGA de 25 A, 7.360 W con 32 A, 9.200 W con 40 A, 11.500 W con 50 A y 14.490 W con 63 A. No es una tabla decorativa; sirve para no diseñar una instalación que luego quede estrangulada por potencia o por protección mal elegida.
| Potencia prevista | IGA orientativo | Uso típico |
|---|---|---|
| 5.750 W | 25 A | Vivienda básica con consumos domésticos contenidos |
| 7.360 W | 32 A | Vivienda con algo más de margen para electrodomésticos y cocina |
| 9.200 W | 40 A | Vivienda con climatización o más demanda simultánea |
| 11.500 W | 50 A | Casas con usos intensivos o previsión de ampliaciones |
| 14.490 W | 63 A | Instalaciones muy exigentes o con consumos altos sostenidos |
Yo no dimensiono solo por potencia contratada. También miro la caída de tensión, que en interiores no debería superar el 3 %, y la longitud real de los circuitos. Una sección correcta en papel puede quedarse corta si el recorrido es largo o si el uso futuro va a subir. Por eso la tabla de secciones no debe leerse como un mínimo ciego, sino como un punto de partida.
Otro criterio que suelo aplicar es repartir los circuitos para que el cuadro no dependa de un único diferencial. La propia guía recomienda, como mínimo, un diferencial por cada cinco circuitos instalados. Si un circuito de cocina, lavadora o aire acondicionado dispara todo el cuadro, la instalación funciona peor de lo que parece en el plano.
Con ese enfoque, el cuadro no solo cumple hoy; también respira mañana. Y justo ahí aparecen los errores de reforma, que son más frecuentes de lo que parece.
Los errores que más me encuentro en reformas y viviendas antiguas
- Un solo diferencial para toda la casa: funciona en apariencia, pero deja demasiadas cargas agrupadas y cualquier fuga apaga media vivienda.
- No dejar espacio libre en el carril DIN: cuando llega una ampliación, el cuadro se queda sin margen y la reforma se complica innecesariamente.
- Confundir calibre con seguridad: subir un magnetotérmico “por si acaso” sin revisar la sección del cable no arregla nada; puede empeorarlo.
- No instalar protección contra sobretensiones: en viviendas con electrónica sensible, placas, electrodomésticos caros o climatización, esa omisión se nota.
- Mezclar circuitos críticos bajo la misma protección: cocina, frigorífico, lavadora y clima no deberían quedar todos agrupados sin criterio.
- Etiquetado pobre o inexistente: cuando pasa algo, perder tiempo adivinando qué automático corresponde a cada línea es una mala señal.
- Olvidar la previsión de futuro: hoy no hay vehículo eléctrico, pero mañana sí; hoy no hay secadora, pero la familia cambia sus usos.
El error de fondo casi siempre es el mismo: diseñar el cuadro como si la vivienda fuera a quedarse fija para siempre. Y no ocurre así. Cambian los equipos, cambian los hábitos y cambian las exigencias de seguridad. Por eso me parece más sensato pensar el cuadro como una estructura flexible, no como una foto cerrada.
Si además la vivienda está en reforma, conviene revisar el esquema con la misma seriedad que se revisa una cocina o una distribución de tabiques. El cuadro no se ve tanto como un alicatado nuevo, pero condiciona mucho más la comodidad diaria. Para aterrizarlo, te dejo el tipo de esquema que yo usaría como base en dos escenarios habituales.
El esquema que yo pondría en una vivienda básica y en otra con más demanda
Vivienda básica
En una vivienda estándar, mi orden de trabajo sería sencillo: entrada de alimentación, IGA, protector de sobretensiones, uno o dos diferenciales y, a partir de ahí, los PIAs de cada circuito. Lo importante no es llenar módulos, sino separar bien las líneas para que la avería de una zona no deje sin servicio al resto.
- C1 iluminación con su PIA propio.
- C2 tomas de uso general y frigorífico.
- C3 cocina y horno con protección dedicada.
- C4 lavadora, lavavajillas y termo, idealmente sin compartir protección con cargas irrelevantes.
- C5 baños y auxiliares de cocina, separado del resto por seguridad y mantenimiento.
En este escenario, yo prefiero que el cuadro no quede “a ras”. Dejar uno o dos módulos libres suele ahorrar una intervención completa dentro de un par de años.
Lee también: Pintar plástico - Guía definitiva para un acabado duradero
Vivienda con climatización, secadora o recarga de vehículo
Aquí ya no me conformo con un reparto mínimo. Si hay aire acondicionado, calefacción eléctrica, automatización o un punto de recarga, el cuadro debe crecer de forma ordenada y con selectividad real. En la práctica, eso significa más circuitos y, muchas veces, más de un diferencial para no comprometer toda la vivienda por una sola incidencia.
- C6 para ampliar iluminación cuando los puntos superan el límite previsto.
- C7 para ampliar tomas generales o cubrir viviendas de mayor superficie.
- C8 y C9 para calefacción eléctrica y aire acondicionado, cada uno con su lógica de carga.
- C10 para secadora independiente.
- C11 para automatización y gestión de energía.
- C12 para circuitos adicionales de cocina, lavadora o baño cuando la demanda lo exige.
- C13 para recarga de vehículo eléctrico con diferencial exclusivo de 30 mA, clase A.
Cuando el cuadro se plantea así, deja de ser una solución provisional y se convierte en una parte sólida de la vivienda. Y eso, en mi experiencia, es lo que más se agradece con el tiempo.
Lo que reviso antes de cerrar la tapa del cuadro
- Que el orden de entrada, IGA, sobretensiones, diferenciales y PIAs sea coherente.
- Que cada circuito esté etiquetado de forma clara y entendible.
- Que exista margen libre para futuras ampliaciones.
- Que el número de diferenciales no haga caer media casa por una sola fuga.
- Que el calibre de cada automático encaje con su sección de cable y con su uso real.
- Que la instalación no deje fuera los consumos que probablemente aparecerán después.
Si el cuadro queda legible, con protecciones bien repartidas y una reserva mínima para crecer, la instalación gana en seguridad y en mantenimiento. Yo siempre prefiero un esquema un poco más generoso que uno apretado: se revisa mejor, se amplía mejor y da muchos menos problemas cuando la vivienda cambia de uso.
