El polímetro, también llamado multímetro o tester, es una de las herramientas más útiles para revisar una instalación sin ir a ciegas. Sirve para comprobar tensión, corriente, resistencia, continuidad y otras magnitudes que ayudan a localizar averías, validar conexiones y distinguir un problema real de un falso contacto. En una vivienda, un local o una reforma, entender qué está midiendo exactamente evita errores que luego salen caros.
Lo esencial para usarlo con criterio en instalaciones
- Un polímetro mide sobre todo tensión, corriente, resistencia y continuidad; algunos modelos añaden diodo, frecuencia, capacitancia y temperatura.
- En instalaciones eléctricas, lo más útil suele ser verificar presencia de tensión, continuidad de conductores y consumo de una carga.
- La tensión se mide en paralelo; la corriente, en serie o con pinza amperimétrica.
- Para cuadros y cableado fijo, importa mucho la categoría CAT del equipo y, en muchos casos, que sea True RMS.
- El polímetro no sustituye a un medidor de aislamiento ni a un equipo específico de puesta a tierra.
Qué mide un polímetro y qué significa cada función
Yo suelo dividir sus funciones en dos grupos: las básicas, que resuelven la mayoría de dudas en campo, y las avanzadas, que afinan el diagnóstico cuando la instalación se complica. Lo primero que conviene entender es que no todas las lecturas pesan lo mismo: no es igual comprobar si llega tensión a un enchufe que medir la corriente real de una máquina o revisar si un cable está cortado.
| Magnitud | Unidad | Qué te dice en la práctica | Precaución clave |
|---|---|---|---|
| Tensión CA/CC | V | Si hay red, si llega alimentación, si una batería o fuente entrega el valor esperado | Se mide en paralelo con el circuito |
| Corriente CA/CC | A, mA | Cuánto está consumiendo una carga o un circuito | Se mide en serie; en muchos casos es mejor una pinza amperimétrica |
| Resistencia | Ω | Si hay un camino abierto, un conductor cortado o un componente fuera de rango | El circuito debe estar desenergizado |
| Continuidad | Señal acústica | Si existe un paso eléctrico rápido entre dos puntos | No equivale a una prueba de calidad ni de aislamiento |
| Diodo | V | Si un diodo conduce en un sentido y bloquea en el otro | Conviene aislar al menos una pata del componente en muchos casos |
| Frecuencia | Hz | Si la señal alterna está en 50 Hz, si un variador entrega la frecuencia prevista o si hay una señal inestable | No todos los polímeros la incluyen |
| Capacitancia | F | Si un condensador conserva la capacidad nominal | Más útil en electrónica y motores que en una comprobación rápida de vivienda |
| Temperatura | °C | Si el equipo integra sonda o lectura térmica para diagnóstico | Es una función añadida, no básica |
En España, además, suele haber una confusión muy común entre tensión y consumo: el polímetro puede mostrar ambas cosas, pero no significan lo mismo ni se miden igual. Con eso claro, lo siguiente es ver en qué puntos de una instalación de verdad marca diferencia.
Dónde aporta más valor en una instalación eléctrica

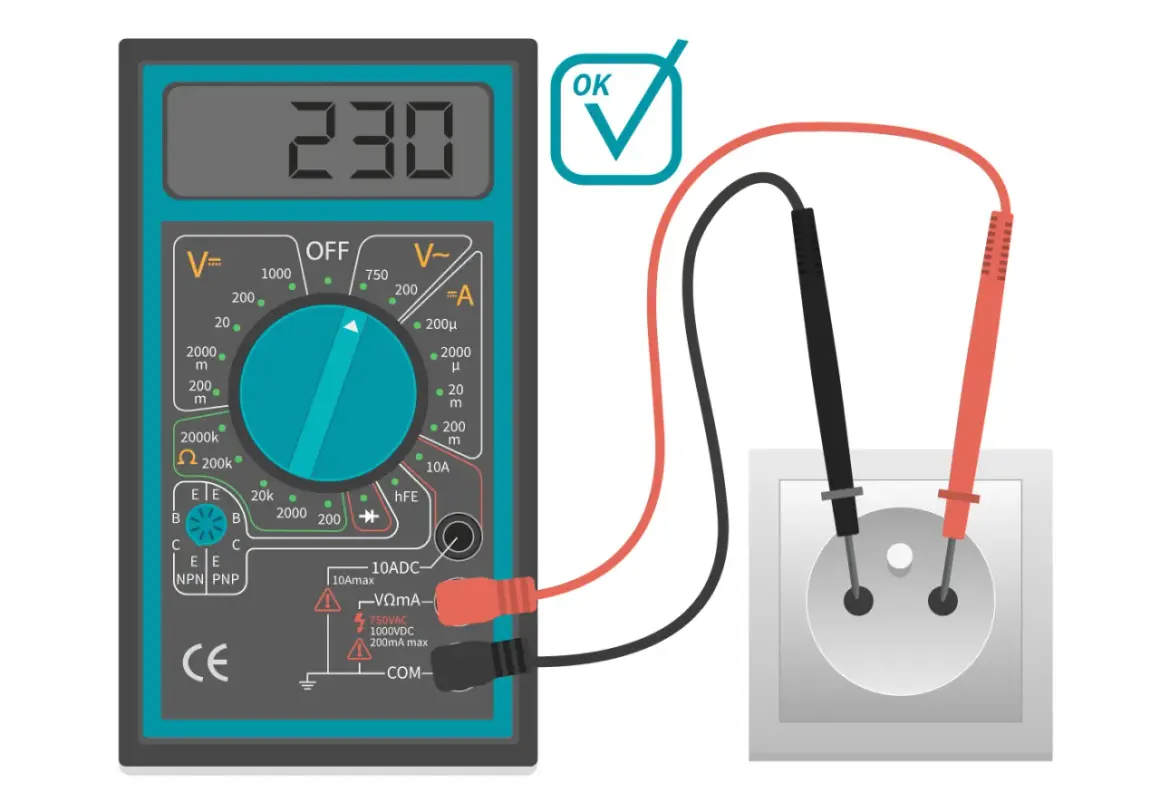

En una instalación, el polímetro sirve sobre todo para confirmar si el problema está en la alimentación, en el cableado o en la carga final. En una vivienda española, donde lo habitual es trabajar con 230 V y 50 Hz, una lectura de tensión te orienta rápido, pero no te dice por sí sola si todo está sano. Esa es la diferencia entre “hay corriente” y “la instalación está bien resuelta”.
| Punto de revisión | Qué suelo medir | Qué busco | Qué no me dice |
|---|---|---|---|
| Enchufe o toma de corriente | Tensión CA | Si llega alimentación y si la lectura es coherente | No confirma por sí sola el estado del aislamiento ni la calidad completa de la red |
| Interruptor o punto de luz | Continuidad y tensión | Si el interruptor abre y cierra bien, o si hay alimentación donde debería haberla | No detecta fallos intermitentes sin repetir la prueba |
| Empalmes y bornes | Continuidad/resistencia | Si hay corte, mal contacto o una unión dudosa | No sustituye una inspección visual ni mecánica del apriete |
| Carga conectada | Corriente | Si consume lo esperable o si está sobrecargada | No explica sola por qué consume de más |
| Equipos con electrónica moderna | Frecuencia y tensión | Si la señal está dentro de lo normal y si conviene un equipo True RMS | No sustituye el análisis de armónicos o calidad de suministro |
Para la corriente, yo soy bastante práctico: si no necesito abrir el circuito, una pinza amperimétrica suele ser más cómoda y menos invasiva. El polímetro sigue siendo muy útil, pero hay situaciones en las que la pinza da una lectura más rápida y segura. Pero medir no es interpretar, y ahí es donde se cometen más errores.
Cómo interpretar las medidas sin equivocarte
La lectura correcta no depende solo del número que aparece en pantalla, sino de cómo la has tomado. Un mismo valor puede significar cosas distintas según el modo seleccionado, la posición de las puntas o el estado del circuito. Yo suelo insistir en cuatro ideas que evitan la mayoría de malas interpretaciones.
Tensión y corriente no se miden igual

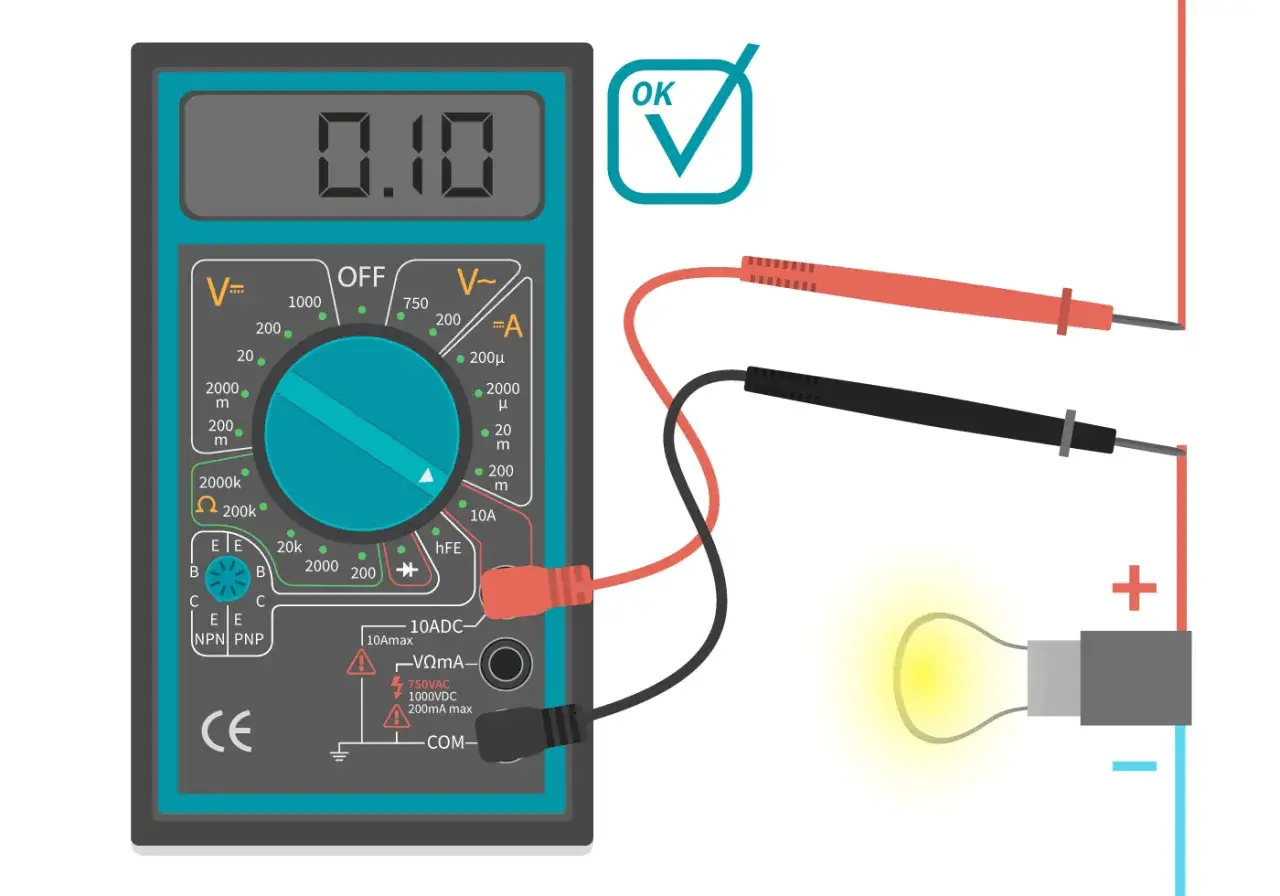

La tensión se mide entre dos puntos, por eso el polímetro va en paralelo con el elemento o tramo que quieres analizar. La corriente, en cambio, exige que el instrumento forme parte del recorrido del circuito. Si intentas medir corriente como si fuera tensión, el resultado no solo será erróneo: puede fundir el fusible interno del equipo o crear un cortocircuito peligroso.
La continuidad sirve para localizar cortes, no para certificar una instalación
La prueba de continuidad es muy útil para saber si un conductor, un fusible, un interruptor o una conexión “cierran”. Suele basarse en una resistencia muy baja y en un aviso sonoro, pero ese pitido no significa que todo esté perfecto. Solo indica que el camino eléctrico existe con una resistencia pequeña dentro del umbral del equipo. En conductores largos, empalmes o bornes fatigados, esa prueba orienta, pero no agota el diagnóstico.
La resistencia solo tiene sentido con el circuito apagado
Medir resistencia con tensión presente es uno de los errores más comunes y uno de los menos perdonables. El polímetro inyecta una pequeña corriente para hacer el cálculo, así que la lectura se distorsiona si el circuito está vivo. Cuando hay condensadores cargados, además, conviene descargarlos antes de tocar nada. En instalaciones, esto no es un detalle menor: es la base de una medición fiable.
Lee también: Presión baja en calefacción - Soluciones y cuándo llamar al técnico
Frecuencia y True RMS importan más de lo que parece
En una red estable, la frecuencia esperada suele ser 50 Hz, pero en instalaciones con electrónica, variadores, LED drivers o cargas no lineales, la forma de onda puede deformarse. Ahí entra en juego el True RMS, o valor eficaz verdadero, que da lecturas más fiables cuando la señal no es perfectamente sinusoidal. No es imprescindible para cualquier tarea, pero sí marca diferencia en mantenimiento y reformas donde conviven equipos modernos y cableado fijo.
Si interpretas bien estos cuatro puntos, el polímetro deja de ser una herramienta “de mirar números” y pasa a ser un instrumento de diagnóstico. Precisamente por eso conviene hablar de los fallos que más engañan en obra y mantenimiento.
Los fallos más comunes y por qué te pueden engañar
Las malas mediciones suelen repetirse mucho. No porque la herramienta sea mala, sino porque se usa con demasiada confianza y poca verificación. Este es el resumen que yo haría antes de dar una lectura por válida.
| Error | Qué provoca | Cómo lo corrijo |
|---|---|---|
| Usar la entrada equivocada para medir corriente | Lecturas absurdas, fusible quemado o riesgo de corto | Revisar siempre la borna de mA/A antes de girar el selector |
| Medir resistencia con el circuito energizado | Datos falsos y posible daño al instrumento | Desconectar y descargar antes de medir |
| Creer que la continuidad equivale a una instalación correcta | Se dan por buenos cables, empalmes o tierras que aún no están bien comprobados | Usar continuidad solo como prueba rápida, no como verificación final |
| Confundir un multímetro básico con un equipo de aislamiento o tierra | Se sacan conclusiones que el aparato no puede sostener | Elegir el instrumento adecuado para cada prueba |
| Ignorar la categoría CAT | El equipo puede no estar preparado para transitorios de una instalación fija | Para cuadros y cableado fijo, yo no bajaría de CAT III; en el origen de la instalación, miraría CAT IV |
| No distinguir AC y DC | Lecturas incoherentes en fuentes, baterías o equipos electrónicos | Elegir siempre el modo correcto antes de tocar las puntas |
La categoría CAT no es un adorno comercial. Describe el entorno eléctrico donde el equipo puede trabajar con un margen de seguridad adecuado frente a transitorios y picos. En una reforma, un cuadro de distribución o una instalación fija piden más criterio que una simple prueba de batería. Cuando el trabajo supera esa frontera, el siguiente paso ya no es insistir con el mismo aparato.
Qué equipo complementa mejor al polímetro
En instalaciones, el polímetro es el punto de partida, pero rara vez es la herramienta única. Yo lo veo así: un buen diagnóstico sale de combinar instrumentos, no de exprimir uno solo hasta que haga de todo. Estas son las ayudas que más sentido tienen a su lado.
| Equipo | Para qué lo prefiero | Ventaja frente al polímetro | Límite principal |
|---|---|---|---|
| Pinza amperimétrica | Medir corriente sin abrir el circuito | Más rápida y menos invasiva en cargas y cuadros | No sustituye todas las funciones del polímetro |
| Megóhmetro | Comprobar aislamiento | Prueba de aislamiento mucho más fiable que una simple resistencia | No sirve para una comprobación rápida de tensión o continuidad |
| Comprobador de tierra | Medir la puesta a tierra | Valida la calidad de la toma de tierra con un método específico | Un polímetro no certifica una tierra de forma seria |
| Buscapolos o verificador de tensión | Confirmar presencia de tensión de forma muy rápida | Agiliza una primera comprobación | No reemplaza una medición completa ni da diagnóstico |
En una reforma o en mantenimiento preventivo, esta combinación cubre la mayoría de incidencias habituales: tensión presente o ausente, continuidad correcta o interrumpida, consumo anómalo y dudas sobre aislamiento o tierra. Con ese mapa mental, cerrar una revisión de instalación se vuelve bastante más sencillo.
Lo que yo revisaría antes de dar una instalación por buena
Antes de aceptar una lectura como válida, yo haría una comprobación corta pero disciplinada. No hace falta complicarlo, pero sí repetir siempre la misma secuencia para no dejar huecos.
- Confirmaría que el selector está en la magnitud correcta: tensión, corriente, resistencia o continuidad.
- Revisaría que las puntas están en las bornas adecuadas, sobre todo si voy a medir corriente.
- Separaría con claridad si el circuito está energizado o no antes de tocar resistencia o continuidad.
- Comprobaría si necesito CA o CC, porque mezclar ambas lecturas da diagnósticos falsos.
- Miraría si el equipo tiene CAT suficiente para el punto de la instalación donde estoy trabajando.
- Si la señal es rara o inestable, repetiría la medida en otro punto antes de sacar conclusiones.
- Cuando la avería afecte a aislamiento, tierra o corrientes elevadas, cambiaría de instrumento en vez de forzar el polímetro.
Ese es el criterio que más valor me da en obra: el polímetro no está para presumir de funciones, sino para darte una lectura fiable que te ayude a decidir si el problema está en la red, en la conexión o en la carga. Cuando se usa así, se convierte en una herramienta de diagnóstico muy seria, incluso en una intervención pequeña.
